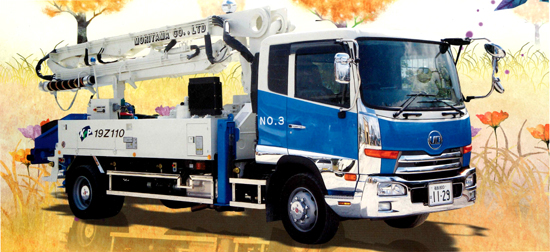

ブーム仕様
最大地上高　　19m
最大長さ　　　14.8m
旋回角度　　　370°
ブームの角度　92°/190°/265°/180°
圧送管径　　　125mm/104mm
先端ホース長さ　3m
フロントアウトリガスパン　2.93m
リアウトリガスパン　　　　2.6m
ウトリガウエイト　　　　9,000kg

ポンプ仕様
最大吐出量　　　 110㎥/h
コンクリートシリンダー　φ230×1100mm
ストローク　　　　　　　40/min
最大吐出圧力　　　　　　70bar
ホッパ容積　　　　　　　0.6㎥
S-パイプ　　　　　 φ200×φ180
油圧ポンプ　　　　 Rexroth-A11VL0180
最大骨材寸法　　　 40mm

ブーム仕様
最大地上高　　34.15m
最大長さ　　　30.5m
旋回角度　　　370°
ブームの角度　92°/180°/225°/180°/245°
圧送管径　　　125mm
先端ホース長さ　3m
フロントアウトリガスパン　5.6m
リアウトリガスパン　　　　6.77m

ポンプ仕様
最大吐出量　　　 150㎥/h
コンクリートシリンダー　φ230×1800mm
ストローク　　　　　　　33/min
最大吐出圧力　　　　　　70～185bar
ホッパ容積　　　　　　　0.6㎥
S-パイプ　　　　　 φ200×φ180
油圧ポンプ　　　　 Rexroth-A11VL0260
最大骨材寸法　　　 40mm

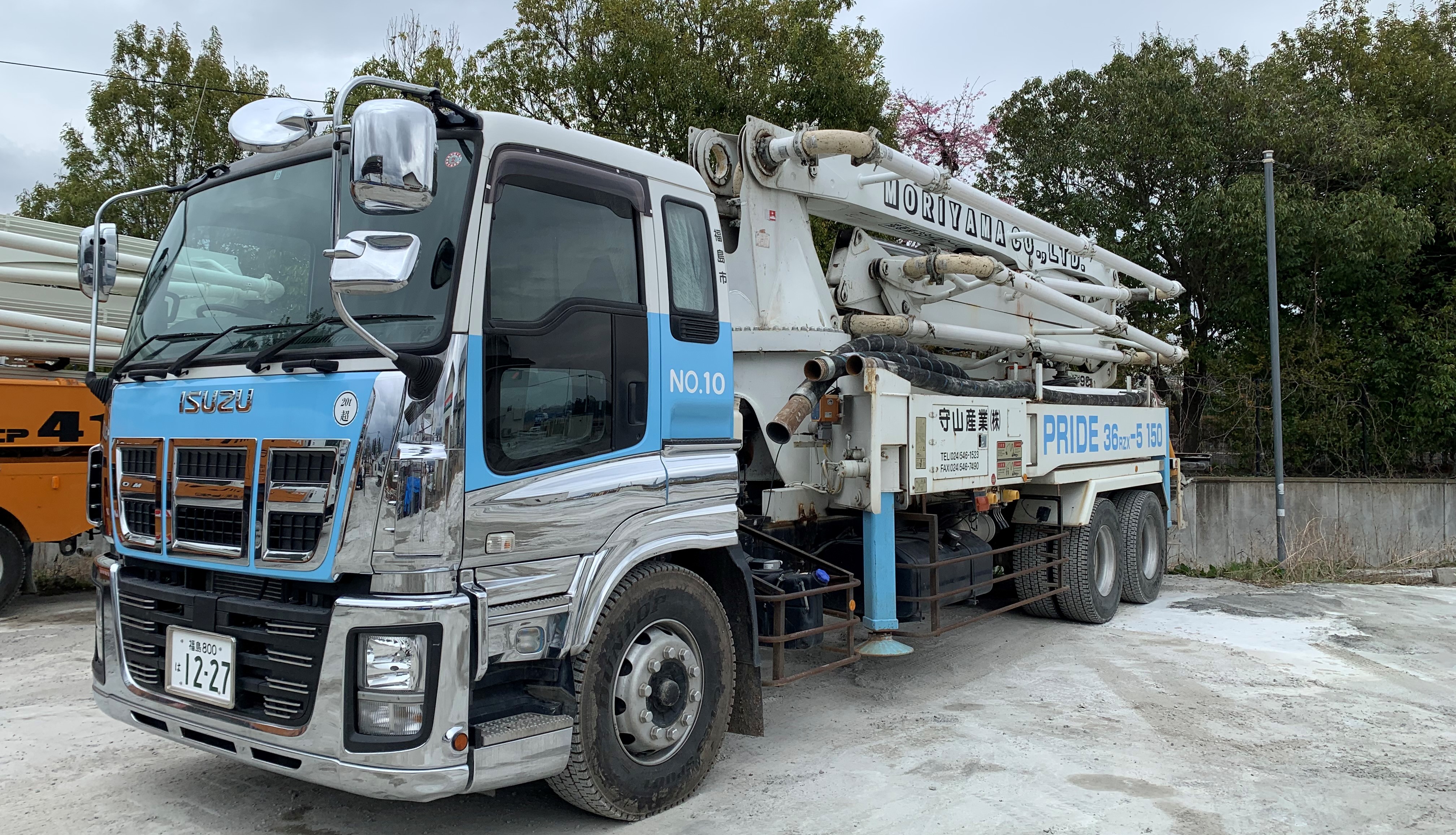

・性能　　　　最大吐出量　　　標準圧送　170m3/h×8.7MPa
　　　　　　　　　　　　　　　高圧圧送　115m3/h×13.0MPa　
　　　　　　　残コン排出方法　空気洗浄　
　　　　　　　最大骨材寸法　　40mm

・ポンプ本体　ｺﾝｸﾘｰﾄｼﾘﾝﾀﾞ数　 2
　　　　　　　ｼﾘﾝﾀﾞ径×ｽﾄﾛｰｸ　φ230×2,100mm
　　　　　　　ｽﾄﾛｰｸ(毎分)　　 32(高圧時は回数減）
　　　　　　　Sバルブ　　　　 φ200×φ180
　　　　　　　メインポンプ　　川崎重工K3V200DT
　　　　　　　Cycling system　Hydraulic with manual overrides
　　　　　　　ホッパ容量　　　0.6m3
　　　　　　　自動給脂装置　　標準装備
　　　　　　　
・エアコンプレッサー（配管洗浄用）標準装備

・水ポンプ（高圧洗浄用・油圧駆動・450L給水タンク付）標準装備

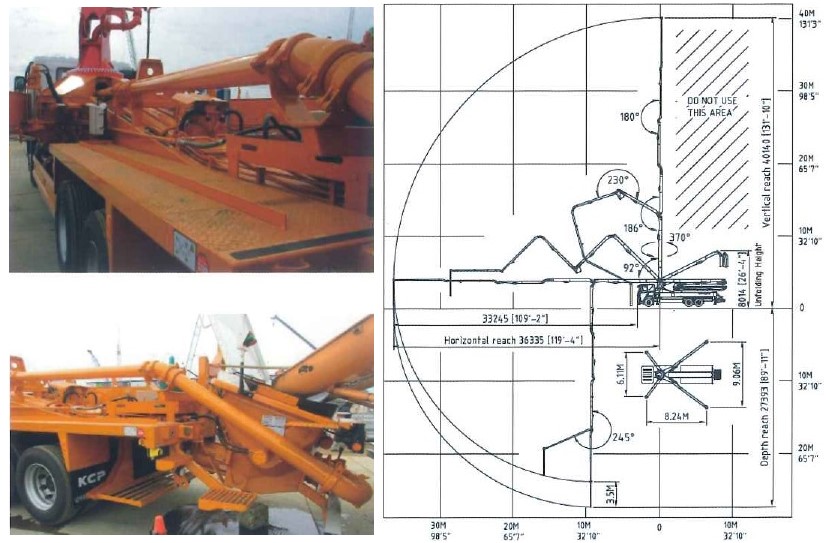

・ブーム　　　ブーム形式　　　 全油圧　5段屈折式
　　　　　　　最大長さ　　　　 36.33m
　　　　　　　キャビン先端からの長さ　33.24m
　　　　　　　Unfolding height 8.01m
　　　　　　　最大地上高　　　　　　　40.14m
　　　　　　　旋回角度　　　　　　　　370°
　　　　　　　各関節の運動量　　　　　92°/186°/230°/180°/145°
　　　　　　　ブーム速度比例制御機構　標準装備
　　　　　　　 (Proportional boom)
　　　　　　　エンドホース長　　　　　(4B) 7m
　　　　　　　操作方法　　　　　　　　電磁油圧式
　　　　　　　　　　　　　　　　　　　長野工業製リモコン
　　　　　　　ｺﾝｸﾘｰﾄ輸送管径　　　　　125㎜
　　　　　　　アウトリガ　　　　　　　形式:油圧式
　　　　　　　　　　　　　　　　　　　ﾌﾛﾝﾄ張出ｽﾊﾟﾝ:6.11m
　　　　　　　　　　　　　　　　　　　ﾘﾔ張出ｽﾊﾟﾝ:9.06m

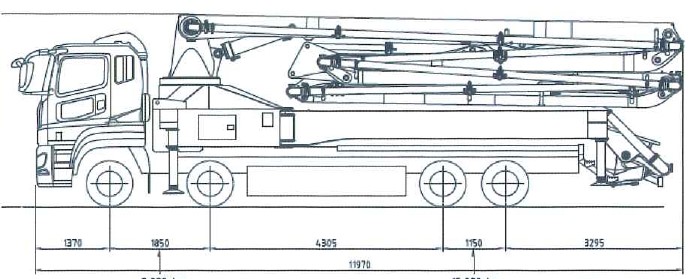

・その他　　　架装シャシ　　　　　　　いすゞ25トン(380PS)
　　　　　　　車両全長　　　　　　　　 11,970mm
　　　　　　　車両全幅　　　　　　　　約2,480mm
　　　　　　　車両全高　　　　　　　　　3,620㎜
　　　　　　　車両総重量　　　　　　　約24,910㎏

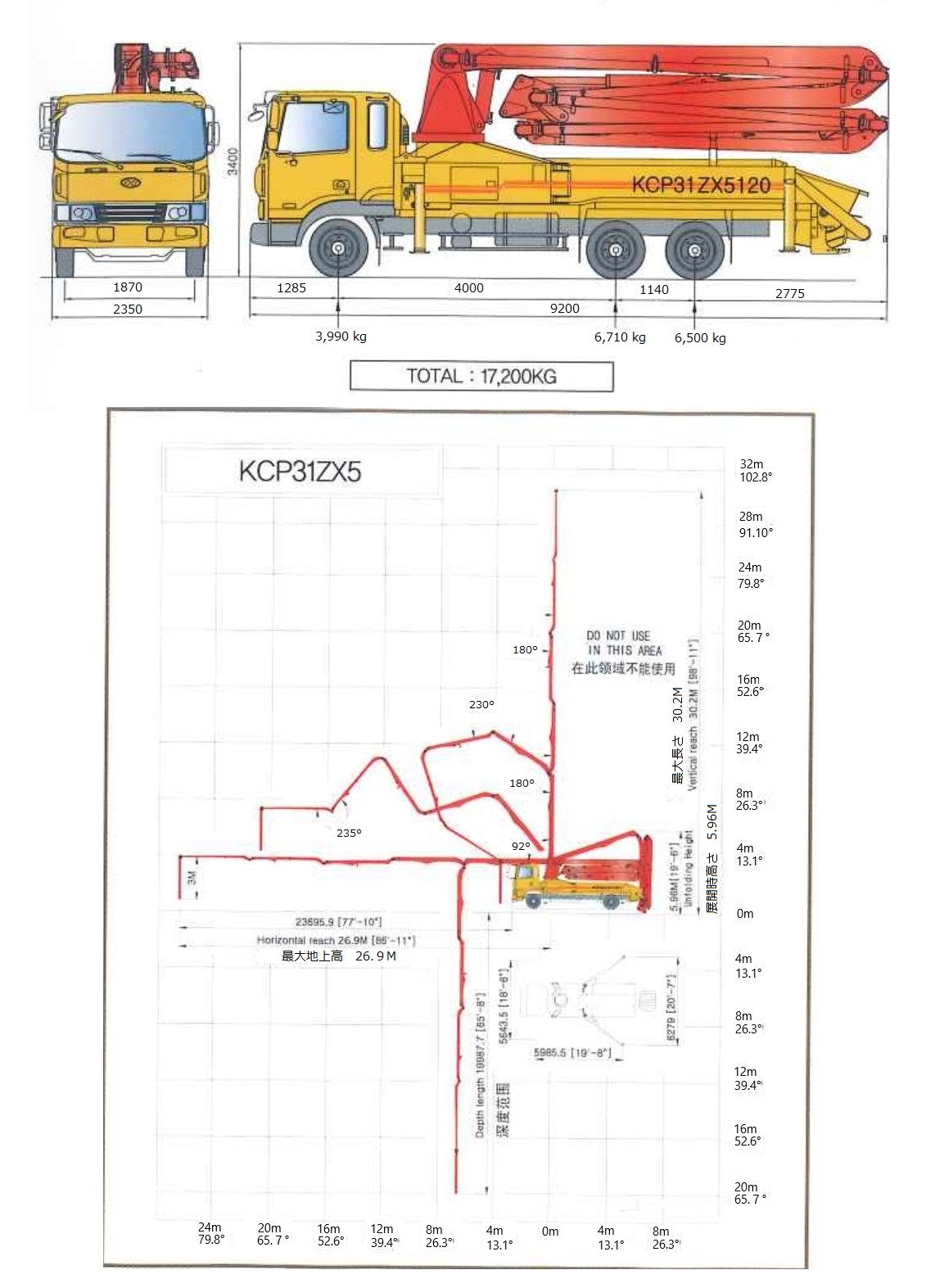

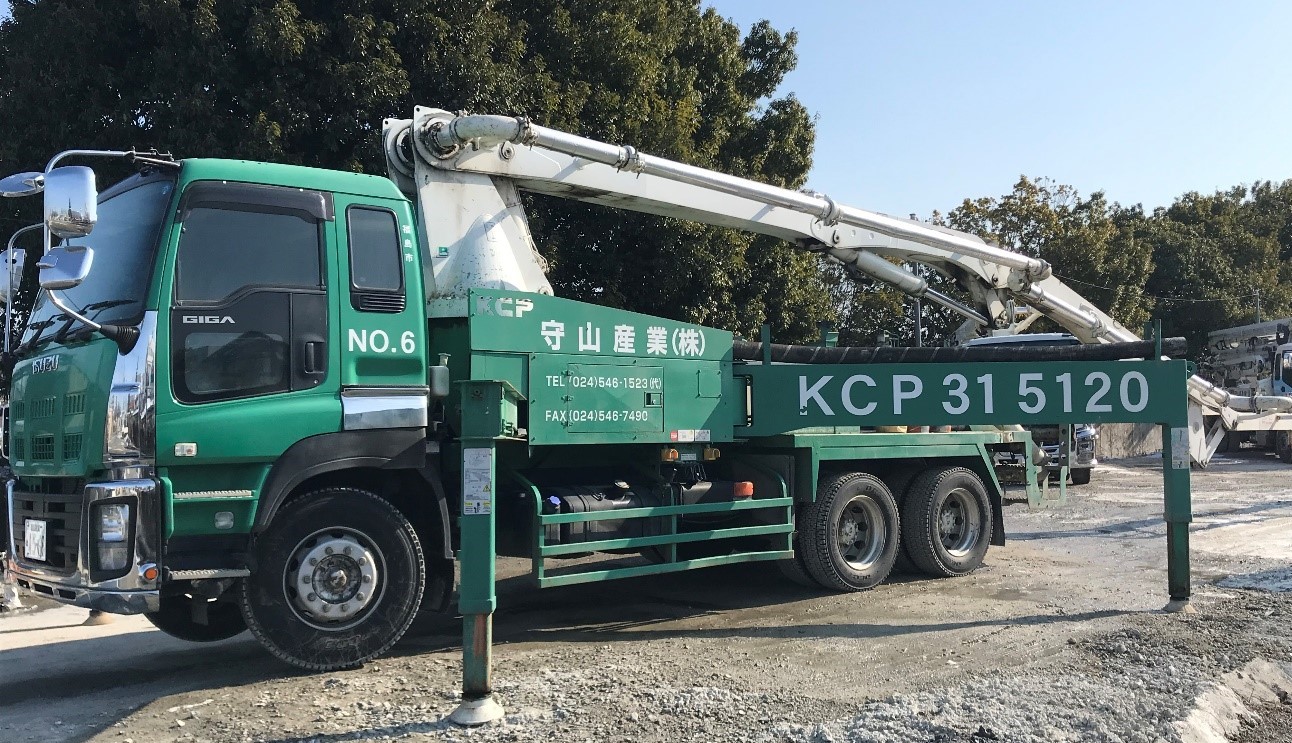

・ブーム仕様
最大地上高　　　　　　　30.2m
最大長さ　　　　　　　　26.9m
キャビン先端からの長さ　24.1m
展開時高さ　 　　　　　　5.96m
各関節の運動量　　　　　92°/180°/230°/180°/235°
　　　　　　　　　　　　(1)　(2)　 (3)　 (4)　 (5)
旋回角度　　　　　　　　370°
圧送管径　　　　　　　　101.6㎜/ 25mm
ブーム速度比例制御機構　標準装備
アウトリガ　　　　　　　形式：油圧式
┗ﾌﾛﾝﾄ張出ｽﾊﾟﾝ　　　　　5.6m
┗ﾘｱ張出ｽﾊﾟﾝ　　　　　　6.2m
┗最大重量　　　　　　　22,000㎏

・ポンプ仕様
最大吐出量　　　　　　　120m³/h
コンクリートシリンダ　　φ230×1510mm
ストローク　　　　　　　31/min
最大吐出圧力　　　　　　130bar
ホッパ容積　　　　　　　0.6m³
Ｓ－パイプ　　　　　　　φ230×φ175
油圧ポンプ　　　　　　　KAWASAKI－K3V180S
Cycling system　　　　　Hydraulic with manual overrides
最大骨材寸法　　　　　　40mm
